Kleiner als eine Kugelschreiberspitze: Mikro-Drehteile für die Augenchirurgie
Kleiner als eine Kugelschreiberspitze: Die Andres AG zeigt an einem Bauteil für die Augenchirurgie, wie weit die Miniaturisierung im Langdrehen heute geht. Erfahren Sie mehr über die Fertigungskompetenz bei Mikrobauteilen.

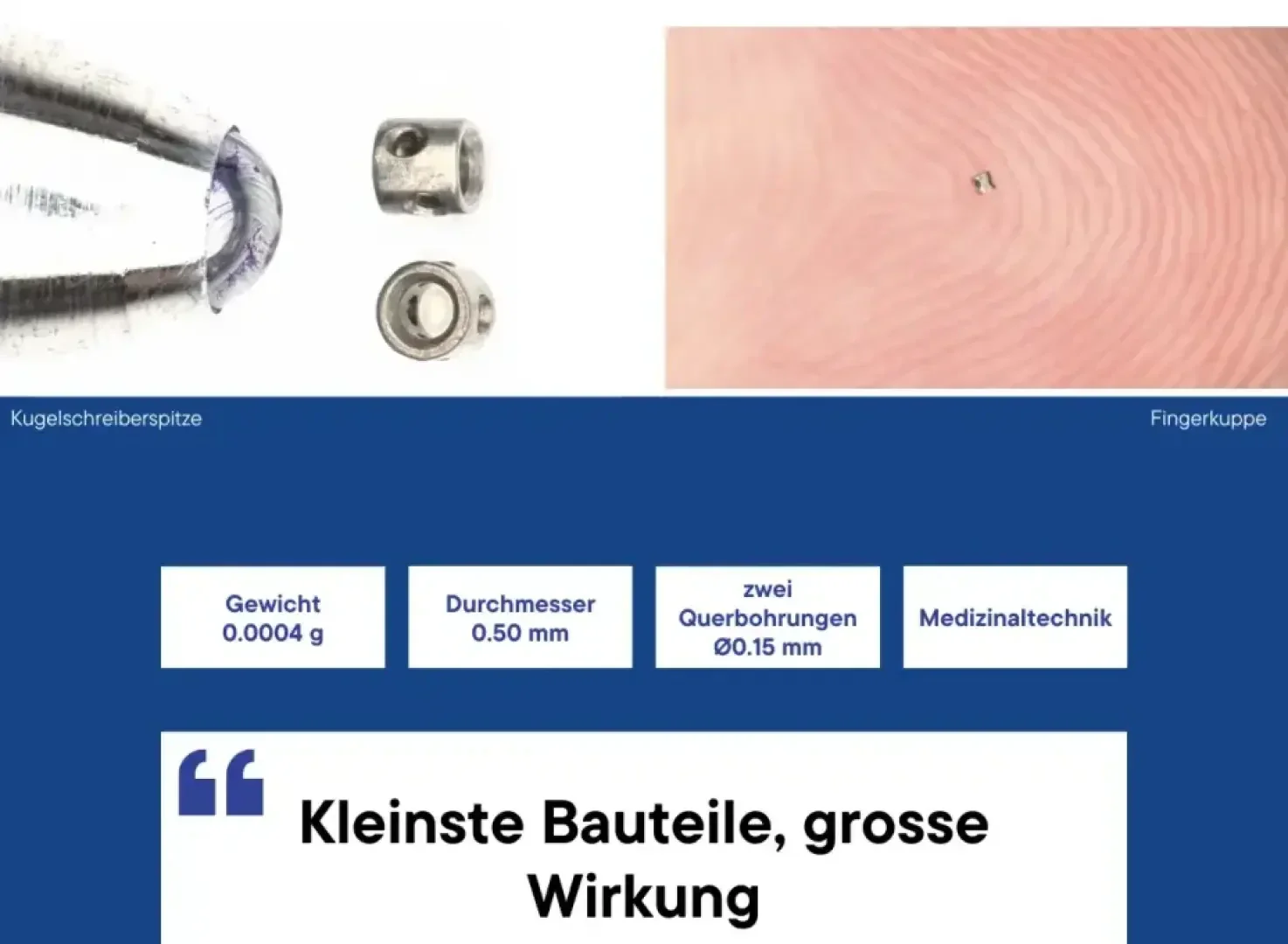

Manche Teile sind so klein, dass man sie kaum sehen kann – geschweige denn fotografieren. Die Andres AG gibt einen beeindruckenden Einblick in das wohl kleinste Bauteil, das sie je gefertigt hat: ein Drehteil für die Augenchirurgie, das kleiner als eine Kugelschreiberspitze ist.
Präzision im Millimeterbereich
Das Bauteil wiegt gerade einmal 0,0004 Gramm und hat eine Gesamtlänge von nur 0,47 mm. Trotz dieser minimalen Abmessungen müssen höchste Anforderungen an die Fertigungsqualität erfüllt werden.
| Eigenschaft | Wert |
|---|---|
| Gewicht | 0,0004 g |
| Gesamtlänge | 0,47 mm |
| Max. Ø aussen | 0,50 mm |
| Grundmaterial | Rostbeständiger Edelstahl |
Die Herausforderung: Gratfreie Querbohrungen
Die grösste technische Herausforderung bei diesem Projekt sind die zwei durchgehenden Querbohrungen mit einem Durchmesser von je 0,15 mm. Dies entspricht etwa der Dicke von zwei menschlichen Haaren. Diese Bohrungen müssen vollständig gratfrei sein, was extreme Ansprüche an Werkzeug, Maschine und den gesamten Prozess stellt.
Modernste Fertigungstechnologie
Möglich wird diese Miniaturisierung durch den Einsatz hochspezialisierter Technik:
- Maschine: Tornos SwissNano 7
- Ausstattung: Hochfrequenzspindel und Hochdruckpumpe
- Anwendung: Medizinaltechnik / Endoskopie
Dieses Anwendungsbeispiel aus der Ophthalmologie zeigt eindrücklich, wo die Grenzen des Machbaren im modernen Langdrehen liegen und wie die Andres AG komplexe Mikrobauteile mit höchster Präzision realisiert.
